家用济南配电箱端子接线方式！

导读：本篇文章我们就为大家阐述一下有关家用济南配电箱的端子接线方式，主要从两种情况出发，一是有共用零排的情况下，二是不存在共用零排的状况。下面就一起了解一下具体的内容！

家庭济南配电箱中的公用零排：

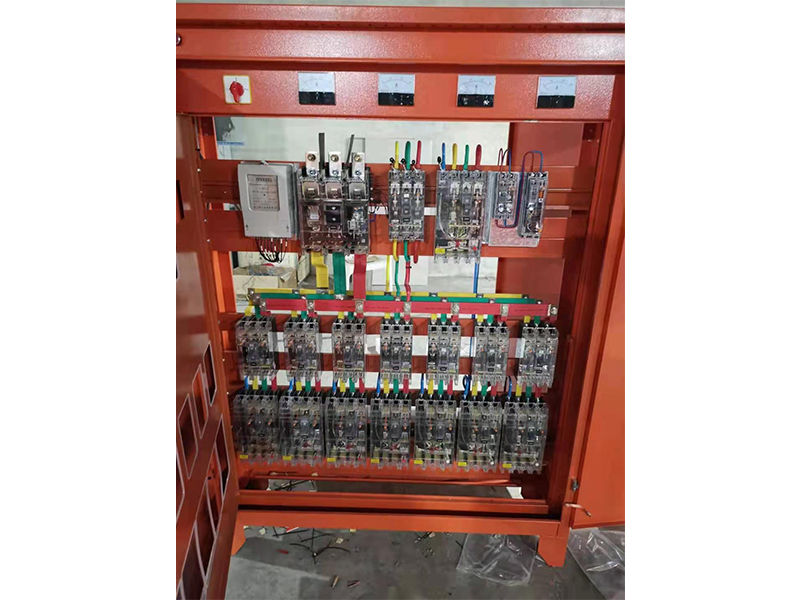

从上图可以看出，这是一个公用零排出的家用配电箱，里面的配置如下：共用零排出，共用地排出，漏电保护器和空气开关；

本图为稍早的时候很常用的一种开关配置，总闸为2 P带漏电保护器，分开关为1 P带空气开关；

漏电保护器2 P接线，进线接火线、零线，出线同样接零线、零线；接线时要按漏电保护器的标志接线，零线接在分开关的上口，零线接到共用零线；

气动开关1 P，上口由2 P的漏电保护器下口接，空开下口只有一个火线接线端，火线接到回路负荷，空开下口无零线接线端，零线全部接到公用零线上；

全部地线接在地排上，包括配电箱在内的箱体均与地排相连。

家用济南配电箱中不存在共用零排：

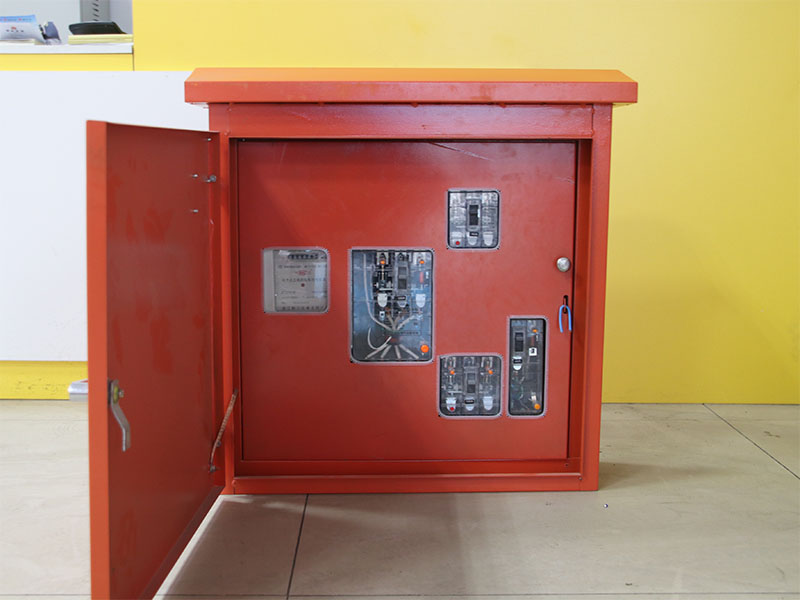

再来看看上面的图片，这是一台没有零排的家用配电箱，里面有如下配置：2 P的空气开关，1 P的漏电保护器，零排；

总线为2 P的气动开关，2 P的气动开关接线，进线接火线和零线，出线同样是火线和零线，接线时要根据气动开关的标志接线，出线火线接分开关上口，出线零线接分开关上口；

气动开关1 P+ N，上口由2 P气动开关下口连接，1 P+ N空开气动开关下口有火线接线端和零线接线端，火线和零线接线接回负荷；

漏电保护器1 P，它的下口处也是两个接线端，分别接火线和零线，接线时必须看清楚漏电保护器上的标志，不要将火线和零线反接；

全部地线接在地排上，包括配电箱在内的箱体均与地排相连。
