配电柜的规格型号都有哪些?

文章作者:和旺电气设备 发布时间:2021-09-18 15:39:11 浏览次数:0

  配电柜型号有很多,一般不同的厂家都有自己的型号。国产型号有MLS、GCS、GCK GGD等;国外厂家有:MD190,MNS,ArTu、Blokset、8PT等等。一般标准的型号是GB7251.1。

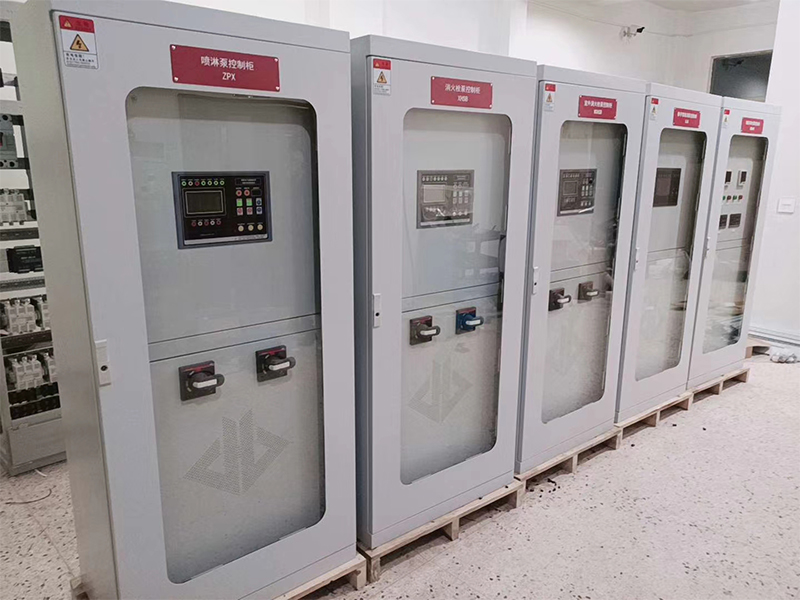

济南配电柜

  配电柜型号意思

  第一位:P-开启式低压开关柜,G-封闭式低压开关柜

  第二位:G-固定死,C-抽出式,H-固定、抽出混装式。

  第三位:L(或D)-动力用,K-控制用,S-森源电气系统

  GGD较便宜,GCS、GCK为经济型。

  GCK、GCS、MNS是低压抽出式开关柜;

  GGD、GDH、PGL是低压固定式开关柜;

  XZW综合配电箱;

  ZBW箱式变电站;

  XL、GXL低压配电柜、建筑工地箱;

  JXF电器控制箱;

  PZ20、PZ30系列终端照明配电箱;

  PZ40、XDD(R)电表计量箱

  系列规格型号解释:

  (1)PXT明装配电箱,暗装加(R)

  (2)K有如表1的系列配线方式

  (3)额定电流/额定短时耐受电流能力:用数字表示,250/10表示:额定电流250A/额定短时耐受电流能力10kA,根据顾客要求可以降低。

  (4)进线型式:1单相输入;3三相输入;1/3表示混合输入出线回路:单相回路×三相回路,6×3单相6回路,三相3回路

  (6)主开关型式/防护等级;1/IP30单相主开关/IP30;3/IP30三相主开关/IP30

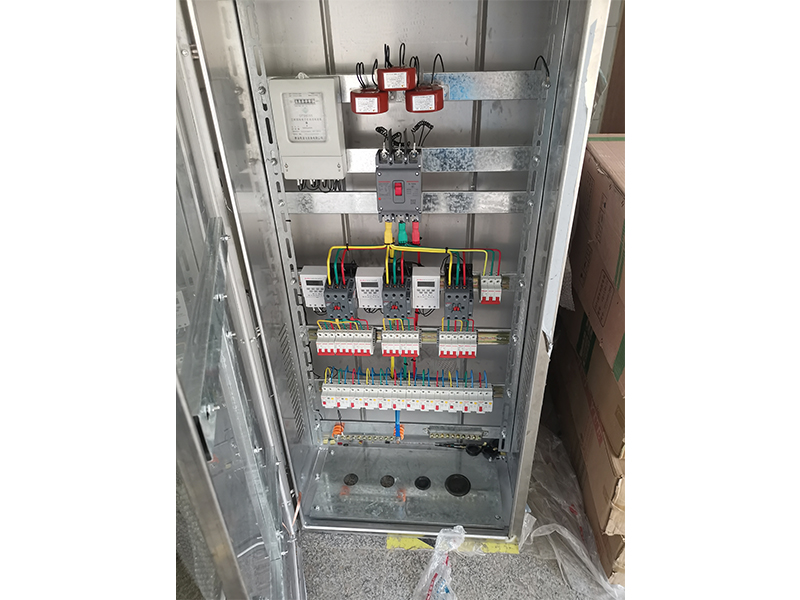

济南配电柜

  电气箱柜名称编号 规格型号

  高压开关柜 AH

  高压计量柜 AM

  高压配电柜 AA

  高压电容柜 AJ

  低压电力配电箱柜 AP

  低压照明配电箱柜 AL

  应急电力配电箱柜 APE

  应急照明配电箱柜 ALE

  低压负荷开关箱柜 AF

  低压电容补偿柜 ACC或ACP

  直流配电箱柜 AD

  操作信号箱柜 AS

  控制屏台箱柜 AC

  继电保护箱柜 AR

  计量箱柜 AW

  励磁箱柜 AE

  低压漏电断路器箱柜 ARC

  双电源自动切换箱柜 AT

  多种电源配电箱柜 AM

  刀开关箱柜 AK

  电源插座箱 AX

  建筑自动化控制器箱 ABC

  火灾报警控制器箱 AFC

  设备监控器箱 ABC

  住户配线箱 ADD

  信号放大器箱 ATF

  分配器箱 AVP

  接线端子箱 AXT

  例如:1AL1b——代表一层一位置的b种类配电箱;AT-DT——电梯配电箱;

  1AP2——代表一层第二位置上的动力配电箱。

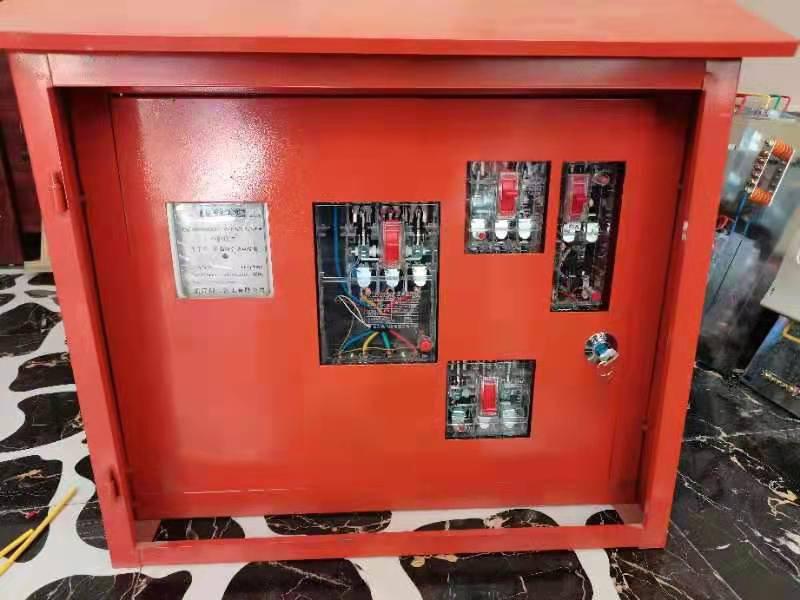

济南配电柜

  以上就是目前济南配电柜所拥有的型号类型,具体的选用需要根据实际进行,希望本文章能够对您有所帮助!
