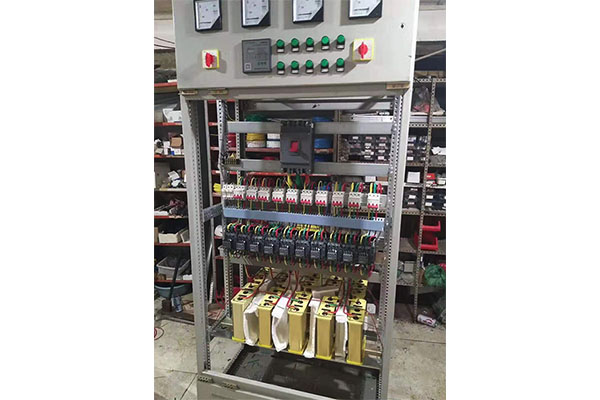

济南配电柜的基本零部件的组成

大家知道济南配电柜的基本零部件都有哪些吗?其内部构造比较复杂，因此，为了方便工作的开展，在此建议使用者要提前做好准备，对设备的基本构造有充分的了解。下面和旺就详细为您介绍下具体的内容，大家可以参考后进行运用。

1、导轨

济南配电柜里都会有一根导轨，它的作用是将各种断路器和附件固定在设备上——在导轨出现之前，断路器需要在设备地板上打孔，用螺丝固定。

2、零排

所有的1P空开都需要配合零排使用，这些空开所控制回路的零线，都是从零排上取的。换而言之，这些回路的零线都是无法通过支路断路器控制的，也是连通在一起的。没有1P空开的设备，不需要安装零排。零排在安装时，需要在两端各使用一个绝缘端子进行固定。

3、地排

地排与零排的外观区别是：地排是“U”型的，零排是“一”型的。零排需要配合绝缘端子，地排可以直接固定在配电箱上。家庭中所有回路的地线，都是从地排上取的——入户地线不需要接入断路器，直接接在地排上即可。换句话说，地线是不受断路器控制的，所有地线都是连通在一起的。理论上来讲，所有设备都需要安装地排。但农村地区往往没有入户地线，如果你是农村自建房，而且不打算自己制作一个接地体，就可以不装地线。

4、空气开关

空气开关，简称“空开”(我刚才已经提到过这个词了)。分为三种：1P空开和2P空开，二者的区别是控制对象不同——后者可以同时断开零线和火线，也可以同时对二者提供过载和短路保护(发生故障后自动跳闸);前者只能断开火线(断开1P开关后，零线依然是接通的)，只能对火线提供过载和短路保护。

介于二者之间的，是1P+N空开——可以同时断开零线和火线，但是只能对火线提供过载和短路保护。

很显然，2P空开的功能强大，但是它的宽度是1P空开和1P+N空开的两倍，如果全部使用它，济南配电柜里装不下。所以需要配合后两者使用——1P+N空开略贵一些，但依然建议用它，还能少装一个零排(没有零排，接线更方便)。

主开关须使用2P空开，大功率回路一般也会用2P(但用的都是漏电开关，下文会说)，其余都用1P或1P+N即可。

5、漏电开关

漏电开关是在空开的基础上加装了漏电保护器附件——只有加装了漏电保护器附件的空开，才能改名叫“漏电开关”。它的主要功能与空开相同，但是比空开多了漏电保护功能——电路中发生漏电时，漏电开关会自动跳闸。

漏电开关的功能更强大，但是尺寸也更大，所以依旧不能大规模使用。一般所有插座回路的开关需要用到漏电开关，其余回路(照明回路和主开关)均使用空开。

漏电开关与空开一样，也分为1P，2P和1P+N，区别也基本和空开一样。唯一不同都是，1P漏电开关可以接入零线，不需要配合零排使用。

6、过欠压脱扣器

这个东西可有可无，主要目的是保护电器(特别是容易停电的地区，可以防止频繁来电、断电)。

过欠压脱扣器分为手动复位与自动复位两种，前者在断电后需要手动合闸;后者在断电后可以自动计时，延时合闸——家庭使用，建议选择前者，以免外出后停电，家里不能及时恢复供电。过欠压脱扣器只需要安装一个，装在主开关后面即可。

为了提高工作效率，在此建议用户要对济南配电柜的内容构造有一个足够的了解，从而方便后期使用，此外，这样一来一旦设备在后期使用中出现故障，也能找到出现问题的零部件，然后进行维修和更换。如果有操作者不是特别熟悉的话，可以参考上述内容展开一系列的运用。
