【规范】山东配电柜的线号排列有哪些的规则？

　　山东配电柜到现在已经是使用的特别普遍的产品了，相信大家也多多少少对于它有一定了解。不过对于它的线号排列标注方式你知道多少呢?这其实要看什么柜，几个回路，和编号人对配电柜和电器知识的掌握有关。每个柜子不一定和每个人的编号一样，但是有一个原则：在一个柜子里，所有相同的部件都有相同的符号，只是序号标签不同，不能混淆。

　　电路图中所有连在一起的点都用一个势数，只要经过任何一个元素，势数就会改变，不能重复。一般需要标注回路号、元件号、元件端号、电位号。当然如果柜子简单编号就简单了。要想很好的标注一个柜行号，达到标准，需要一些经验。

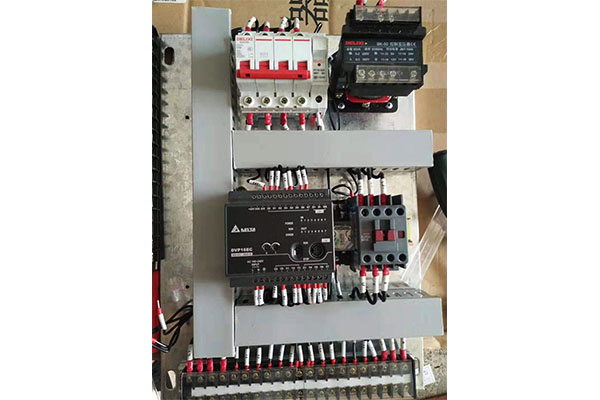

　　接线端口的序列号

　　按照“先上后下，先左后右”的方式用数字编号。

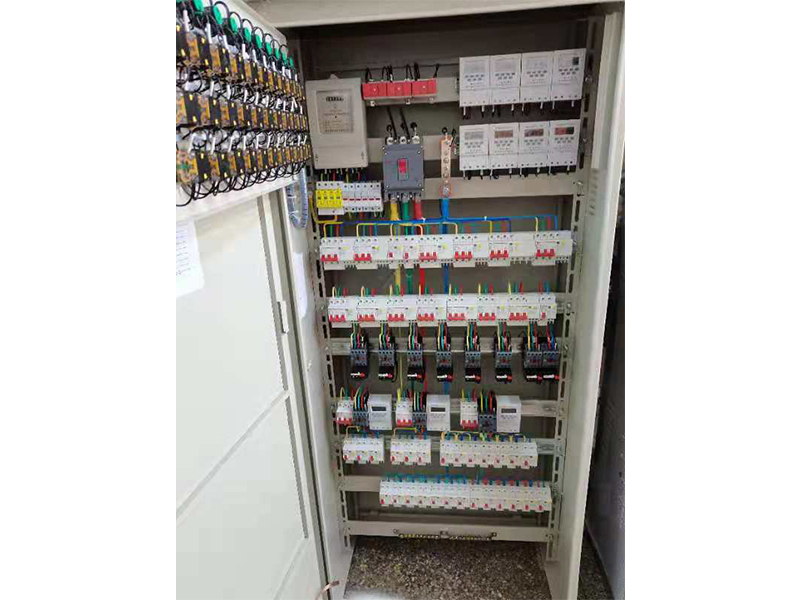

　　主控电路：三相线切换后编号为u、v、w、U1、V1、W1等。

　　控制电路：根据方向用阿拉伯数编号。

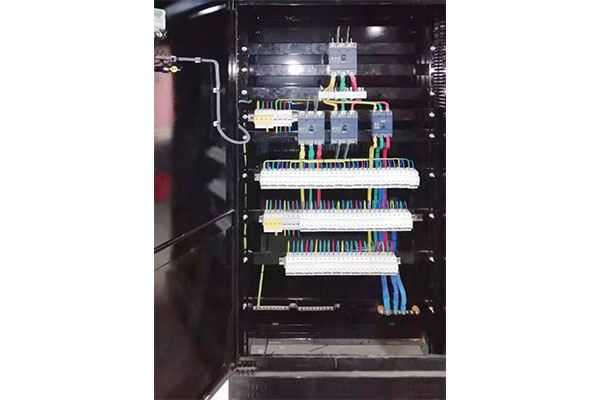

　　在三相电路中，相序用个位数表示;字母代表功能线;一百代表电源回路

　　比如l代表火线，n代表零线;u、v、w代表三相设备的端子;L1、L2、L3代表三相火线;1L1、1L2、1L3代表头一回路的三相火线;2L1、2L2和2L3代表二回路的三相火线。

　　如果控制线有多个电源回路，如三个环路。那么我们可以用101作为头一个循环的起始数，201作为第二个循环的起始数，301作为第三个循环的起始数。那么头一个电源回路是101，103，105.第二个电源回路是201，203，205.第三个循环是301，303，305 …

　　总的来说山东配电柜的限号排列对于我们大家来说，也不是一件多么复杂的事，线号排列的方法有着几个遵循的原则，把握好这一点就很简单了。
