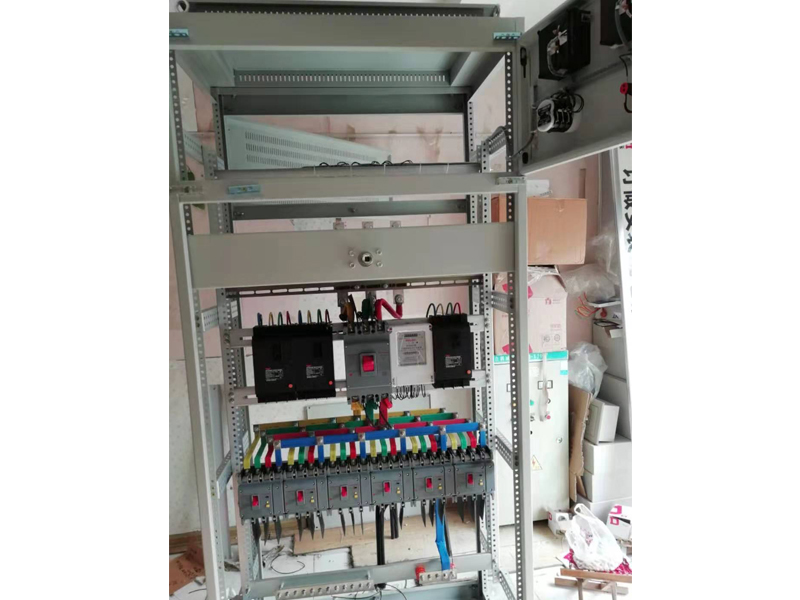

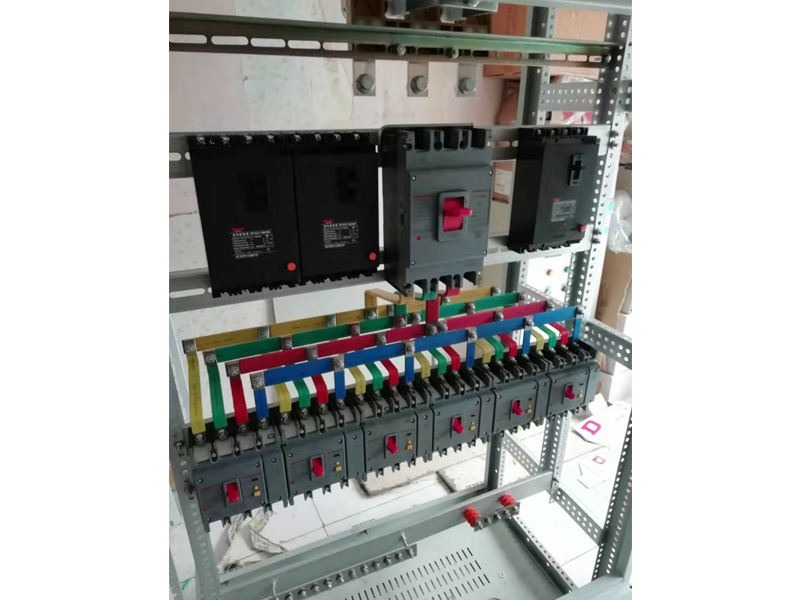

淄博理工大学配电柜安装案例

　　说到配电柜，相信大家不会陌生。它是电机控制中心的总称。各类机械设备的安装标准不同，这就要求我们掌握配电柜的安装方法。那么安装这种设备的过程中我们应该注意哪些问题呢?

　　1、 施工工艺

　　设备开箱检查→ 设备搬运→ 机柜(板)基础设施→ 柜(盘)上母线准备→ 柜(盘)二次回路接线→ 柜(盘)试验调整→ 送电运行验收

　　2、 施工工艺

　　1.设备开箱检验由安装单位、供货商或施工单位共同进行，并做好检验记录。根据设备清单、施工图纸和设备技术资料，核对设备本体、附件、备品备件的规格型号，符合设计图纸要求;配件、备件齐全;产品合格证、技术资料、说明书齐全。柜(盘)体外观检查无损伤、变形，油漆完好。柜(盘)内部检查，电气装置及元器件、绝缘瓷件齐全，无破损、裂纹等缺陷。

　　2.设备运输由起重工操作，电工配合。根据设备的重量和距离，可采用汽车、汽车吊、手推车或卷扬机滚筒运输。运输前，应提前清理道路，确保道路畅通。设备吊点。如果柜(盘)顶部有吊环，应将吊索穿过吊环。如果没有吊环，吊索应挂在主轴承结构的四个角上。吊索不应挂在设备部件上。吊索的绳长应一致，以防机柜变形或损坏部件。

　　3.柜(盘)安装，型钢调直。将曲线型钢调直，然后按图纸要求预制基本型钢架，并刷防锈漆。根据施工图上标注的位置，将预制的基础钢框架放置在预留的铁件上，并与水平或标尺对齐并对齐。调平过程中，垫片不得超过三个。然后，通过电焊牢固地将基础钢框架、嵌入的铁件和垫圈焊接起来。至终基础钢的顶部应比抹灰地面高10毫米，并应根据产品技术要求实施手推车柜。

　　4、安装基础钢后，将室外地线扁钢引入屋内(与变压器安装地线相匹配)，并与基础段钢两端焊接牢固。焊接表面应为扁钢宽度的两倍，然后将基础钢涂漆两次。

　　5.柜(盘)顶部母线垂直度(每米)应小于1.5mm，相邻两盘顶部应小于2mm，相邻两盘顶部应小于5mm，相邻两盘边缘应小于1mm，相邻两盘表面应小于5mm，面板之间的接缝应小于2mm。

　　6.连接柜(盘)的二次小线。根据原理图，逐个检查柜(盘)上所有电气元件是否一致。额定电压需要与控制操作电源的电压一致。按图纸敷设相变与柜间控制电缆连接线。控制线校准后，将每根芯线煨成一圈，用镀锌螺丝、吊环和弹簧垫连接到每一个端子板上。端子板的每侧通常用一根导线压接，尽可能不超过两根导线，两根导线之间加上眼圈。多股钢丝应镀锡，不允许断股。

　　7.柜(盘)试验调整和高压试验由当地供电部门认可的试验单位进行。试验标准符合国家标准、地方供电部门和产品技术资料的要求。绝缘摇测：用500V摇测仪测量端子板上各回路的电阻，电阻需要大于0.5mΩ。如果次级小线路中有晶体管、集成电路和电子元件，则不允许使用振动计和测试铃来测试该部分。用万用表测试电路是否接通。接通临时控制电源和操作电源;拆下柜(盘)内控制和操作电源电路保险丝的上相线，接通临时电源。

　　8、送电作业验收时，施工单位应准备合格的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘橡胶垫、干粉灭火器等，将所有设备内的灰尘完整清理干净，变配电室、控制室。使用真空吸尘器清洁电器和仪表部件。此外，除送电所需的设备、器具外，其他物品不得堆放在室内。检查车辆和设备上是否有工具、金属材料等遗留物。组织试运行，明确试运行指挥人员、操作人员和监护人。
