山东配电箱的基本组成结构都有哪些特性

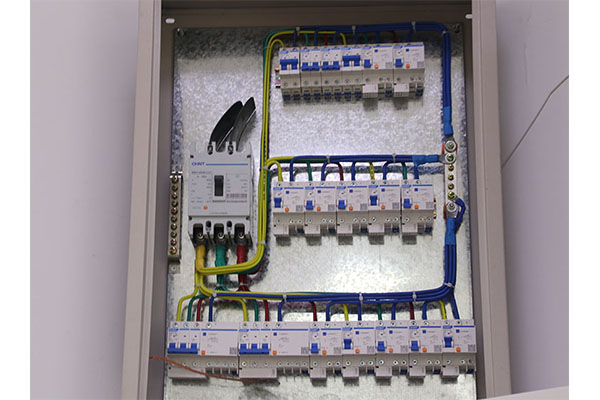

应用在家中的山东配电箱，其构造比较复杂，包含导轨、地排、空气开关等零部件，缺一不可。那么，这些零部件各有什么特性呢?用户在使用中要注意些什么呢?作为生产厂家，下面我们就来详细了解下这方面的内容，以供大家参考。

零排

所有的1P空开都需要配合零排使用，这些空开所控制回路的零线，都是从零排上取的。换句话说，这些电路的零线不能被控制的分支断路器连接在一起。

没有1P空开的配电箱，不需要安装零排。零排在安装时，需要在两端各使用一个绝缘端子进行固定。

导轨

山东配电箱内设有导轨，用于固定箱上的断路器和附件。在导轨出现前，断路器需要在地板上钻孔，用螺丝固定。

空气开关

空气开关，简称“空开”(我刚才已经提到过这个词了)。主要有三种类型：1P空开和2P空开，两者的不同在于控制对象的不同——后者既可以同时分离零线和活线，也可以为两者提供过载和短路保护(故障后自动跳闸)。前者只能断开活线(断开1P开关后，零线仍然接通)，只能对活线提供过载和短路保护。

介于二者之间的，是1P+N空开——可以同时断开零线和火线，但是只能对火线提供过载和短路保护。

很明显，2P空闲的功能是强大的，但是它的宽度是1P空闲和1P+N空闲的两倍，如果全部使用的话就不能进入。所以需要配合后两者使用——1P+N空开略贵一些，但依然建议用它，能少装一个零排(没有零排，接线更方便)。

主开关须打开2p，大功率回路通常使用2p，其余为1p或1pn。

地排

地排与零排的外观区别是：地排是“U”型的，零排是“一”型的。零排需要配合绝缘终端，地面排可以直接固定在配电箱上。

家中所有电路的接地线都是从接地线到接地线不需要接入断路器，直接连接到接地线。

换句话说，地线是不受断路器控制的，所有地线都是连通在一起的。

理论上，所有的山东配电箱都须安装地排。但农村地区往往没有入户地线，如果你是农村自建房，而且不打算自己制作一个接地体，就可以不装地线。

漏电开关

漏电开关是在空开的基础上安装了漏电保护器附属品，仅通过安装了漏电保护器附属品的断开，才改名为“漏电开关”。

其主要功能与开路相同，但大于开路漏电保护功能。电路发生漏电时，漏电开关自动跳闸。

漏电开关的功能更强大，但是尺寸也更大，所以依旧不能大规模使用。一般来说，所有插座电路的开关都需要漏电开关，其馀电路(照明电路和主开关)为空。

漏电开关也与开路相同，分为1P、2P和1P+N，差异基本与开路相同。主要的区别在于，1P漏电开关可以连接到零线，无需配合零列使用。

过欠压脱扣器

它的主要目的是保护电气设备(特别是在容易停电的地区，可以防止频繁的电话停电)。

过欠压脱扣器分为人工复位和自动复位，前者需要停电后人工关闭;后者可在停电后自动定时，延迟关闭家用，前者建议避免停电后，以免家用不能及时恢复电源。只需安装一个，安装在主开关后面。

上述关于设备的基本构造的内容，希望能给大家带来一些帮助。另外要提醒用户的是，不要轻易自行对设备进行安装，建议寻找专业的山东配电箱厂家进行安装，并在安装后进行测试，方便使用。否则有可能导致不能使用设备，甚至发生生命危险。
