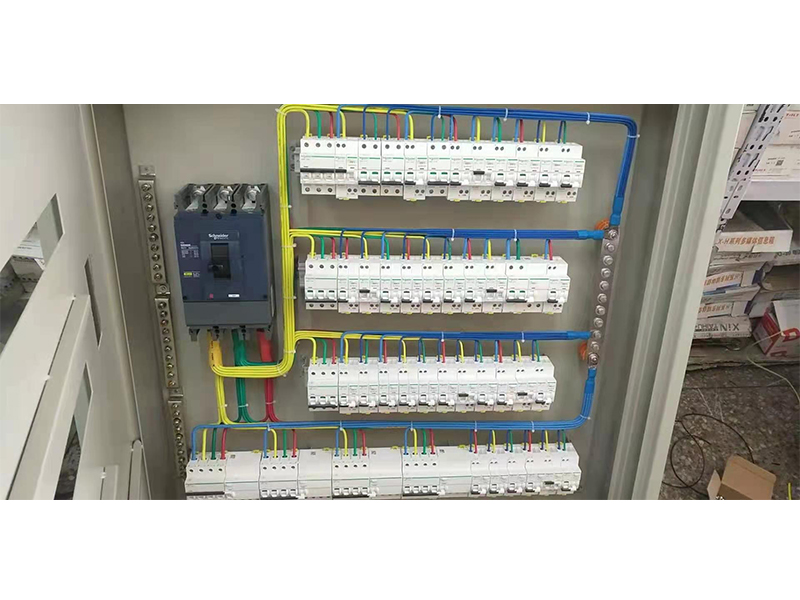

配电箱内的电器元件应如何进行连接？

一、断路器连接

1. 进线连接
   • 选择合适的端子：断路器通常有进线端子和出线端子。根据进线电缆的规格选择合适的进线端子，确保端子能够牢固地夹紧电缆。一般来说，对于较大电流的进线（如工业配电箱中的主进线），端子的夹紧力要足够大，以防止松动。
   • 电缆准备：将进线电缆的端部剥去适当长度的绝缘层，露出金属导体。剥线长度应根据端子的深度和连接方式确定，一般为端子深度加上一定的余量（约 5 - 10mm）。对于多股软线，要使用专用的压线端子将其压接成一股，以方便插入端子。
   • 连接操作：将剥好的电缆插入断路器的进线端子，然后使用螺丝刀或专用的工具拧紧端子螺丝。在拧紧过程中，要确保电缆与端子紧密接触，避免虚接。对于带有弹簧夹的端子，可以将电缆直接插入，依靠弹簧的压力实现连接，但也要检查连接的牢固性。
2. 出线连接
   • 支路分配：根据配电箱的设计，将断路器的出线连接到相应的支路。每个支路的出线电缆同样要按照上述进线电缆的准备方法进行处理。
   • 连接方式：出线连接到负载或下一级配电箱时，连接方式与进线类似。如果连接到插座、灯具等终端设备，要注意连接的极性（对于单相电路，相线连接到断路器的出线端子，零线直接连接到零线排）。对于三相断路器，要严格按照相序（A 相、B 相、C 相）进行连接，确保三相负载的平衡和正确运行。

二、熔断器连接

1. 底座安装与进线连接
   • 底座固定：首先将熔断器底座牢固地安装在配电箱内的安装板上。安装位置要便于操作和更换熔断器，并且要考虑熔断器熔断时产生的电弧不会影响其他电器元件。
   • 进线连接：将进线电缆连接到熔断器底座的进线端。连接方式与断路器进线类似，剥去电缆绝缘层后，插入进线端子并拧紧螺丝。对于螺旋式熔断器底座，要确保电缆与底座的连接部分不会妨碍熔断器的旋入。
2. 熔断器安装与出线连接
   • 熔断器插入：在完成底座进线连接后，将熔断器插入底座。对于插入式熔断器，要确保熔断器完全插入到底座中，接触良好；对于螺旋式熔断器，要旋紧熔断器，使熔断器的熔体与底座的连接点紧密接触，以保证在正常电流通过时能够正常工作，在过载或短路时能够及时熔断。
   • 出线连接：熔断器的出线连接方式与进线相同，将出线电缆连接到熔断器底座的出线端，连接到相应的支路或负载。连接过程中要注意检查连接的牢固性和极性（如果是单相电路）。

三、接触器连接

1. 主回路连接（电源侧和负载侧）
   • 电源侧连接：接触器的主回路电源侧（进线侧）端子连接到电源线路。根据接触器的额定电流和电源电缆的规格，选择合适的端子进行连接。剥去电缆绝缘层后，将导体插入端子并拧紧螺丝，确保连接牢固。连接时要注意相序（对于三相接触器），一般按照从左到右或从上到下的顺序依次为 A 相、B 相、C 相。
   • 负载侧连接：接触器主回路的负载侧（出线侧）端子连接到被控制的负载（如电机）。同样要按照负载的额定电流和电缆规格进行连接，并且要确保连接点的接触电阻小，以减少发热。对于大功率负载，可能需要使用铜排或大截面电缆进行连接，连接方式可以是螺栓连接或焊接（如果是铜排连接），但要保证焊接质量，避免虚焊。
2. 控制回路连接
   • 线圈连接：接触器的线圈需要连接到控制回路。根据控制电源的电压（如 220V、380V 等）和线圈的额定电压，将控制电缆连接到线圈的端子。连接时要注意极性（对于直流线圈），对于交流线圈虽然没有极性要求，但要确保连接正确，以保证接触器能够正常吸合和释放。
   • 辅助触点连接（如果需要）：接触器通常有辅助触点，用于在控制回路中实现联锁、信号反馈等功能。根据控制逻辑的要求，将辅助触点连接到其他电器元件（如继电器、指示灯等）。辅助触点的连接方式与普通的控制回路连接相同，要确保连接牢固，避免接触不良。

四、继电器连接

1. 输入信号连接
   • 电压信号输入（如电压继电器）：如果继电器是根据电压信号进行动作的（如过电压继电器或欠电压继电器），将电压信号输入线连接到继电器的相应端子。这些端子通常标有 “电源 +”、“电源 -” 或类似的标识。根据信号源的电压等级（如 220V 交流、380V 交流或直流电压），剥去输入线的绝缘层后，正确地连接到端子上，确保连接牢固。
   • 电流信号输入（如电流继电器）：对于根据电流信号动作的继电器（如过电流继电器），需要将电流互感器的二次侧输出线连接到继电器的电流输入端子。连接时要注意电流互感器的极性，一般在互感器和继电器端子上都有标记，确保 “P1” 端与电源侧连接，“S1” 端与继电器的正输入端子连接，“S2” 端与继电器的负输入端子连接，以保证继电器能够正确地检测电流信号。
2. 输出触点连接
   • 常开触点和常闭触点连接：继电器的输出触点（常开触点和常闭触点）用于控制其他电路。根据控制逻辑的要求，将常开触点连接到需要在继电器动作时接通的电路，将常闭触点连接到需要在继电器动作时断开的电路。例如，将继电器的常开触点与一个指示灯串联，当继电器动作时，指示灯亮；将常闭触点与一个接触器的控制线圈串联，当继电器动作时，接触器线圈失电，从而实现控制功能。连接触点时，要确保连接的导线规格符合电路的电流要求，并且要牢固地连接到触点的端子上，避免虚接。

五、计量仪表连接（如电能表、电流表、电压表）

1. 电能表连接
   • 进线连接：对于直接接入式电能表，将电源进线（如三相四线制的三根相线和一根零线）连接到电能表的相应进线端子。连接时要注意相序和零线的位置，确保电能表能够正确地计量电能。对于经互感器接入式电能表，要将互感器的二次侧输出线按照规定的顺序连接到电能表的电流和电压输入端子。
   • 出线连接：电能表的出线连接到下一级配电箱或负载。连接方式与进线类似，但要确保连接的正确性，以保证电能的正常传输和计量。
2. 电流表和电压表连接
   • 电流表连接（串联）：电流表用于测量电路中的电流，需要将电流表串联在被测电路中。根据被测电路的电流大小和电流表的量程，选择合适的连接方式。对于小电流电路，可以直接将电流表接入；对于大电流电路，需要通过电流互感器将大电流转换为小电流后再接入电流表。连接时要注意电流互感器的变比和极性，确保电流表能够准确地测量电流。
   • 电压表连接（并联）：电压表用于测量电路中的电压，需要将电压表并联在被测电路的两端。根据被测电路的电压等级和电压表的量程，将电压表的输入端子连接到电路的相应位置。例如，测量三相电路的线电压，将电压表的两个输入端子分别连接到两根相线之间；测量相电压，则将一个端子连接到相线，另一个端子连接到零线。
