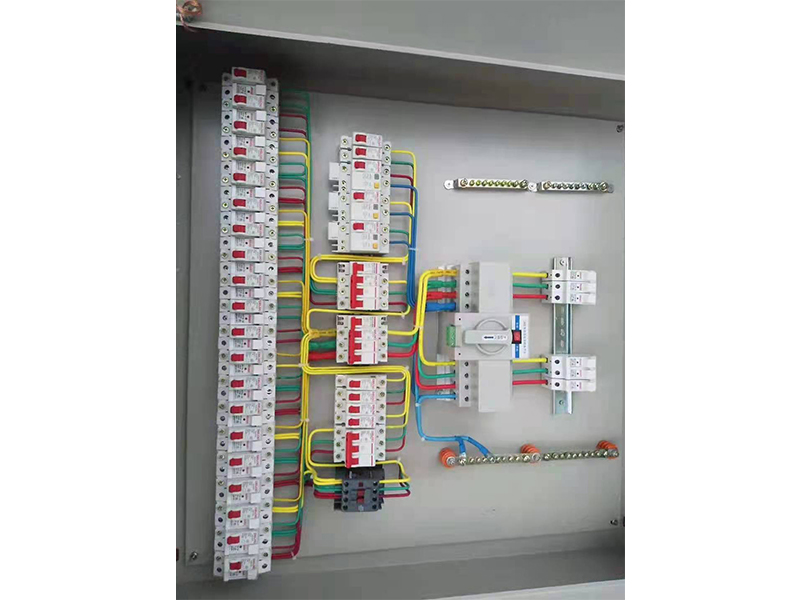

低压配电箱-020

　　配电箱标准规范及参数

　　要求配电箱出线回路采用透明塑壳断路器，出线断路器下口接漏电保护断路器，额定工作电流与上塑壳断路器相同。

　　外壳式断路器配套，动作电流小于30mA，动作时间小于0.15，配电箱上安装欧标工业插座，底部防火罩完好。

　　塑壳断路器A1：额定电压400，工作电压380V，瞬时跳闸电流10N± 20%，开断电流50mA，额定电流80A(1片)。

　　塑壳断路器B1：额定电压400V，工作电压380V，瞬时跳闸电流10N± 20%，开断电流30mA，额定电流25A(1片)。漏电断路器C1:额定电压400V，工作电压380V，分断电流50mA，分断时间<01s，额定电流25A(一个)欧标工业插座D1:插座数4个，额定电流32a，防水。

　　塑壳断路器B2：额定电压400V，工作电压380V，瞬时跳闸电流10N± 20%，开断电流30mA，额定电流25A(1片)。漏电断路器C2：额定电压400V，工作电压380V，分断电流50mA，分断时间<0.1s，额定电流25A(1)。欧标工业插座D2：4芯插座，额定电流32a，防水。

　　塑壳断路器B3：额定电压400V，工作电压380V，瞬时跳闸电流10N± 20%，开断电流30mA，额定电流15A(1片)。漏电断路器C3:额定电压400V，工作电压380V，分断电流50mA，分断时间<0.1s，额定电流15A(一个)欧标工业插座D3:插座号4芯，额定电流32a，防水。

　　塑壳断路器B4：额定电压250V，工作电压220V，瞬时跳闸电流10N± 20%，分断电流30mA，额定电流15A(一台)漏电断路器C4：额定电压250V，工作电压220V，分断电流30mA，分断时间<01s，额定电流15A(一台)。欧标工业插座D4：3芯插座，额定电流16a，防水。

　　接地线采用黄绿色bv线，线径不小于10平方米。
