「干货知识，大放送!」山东低压配电箱的组成、用途以及分类

　　配电箱是整个电力系统中重要的枢纽，承载着电力控制和电力输送等工作，所以它的组成部件是很完善的，用途也是很广泛，分类也多，接下来我们将为大家详细的总结一下山东低压配电箱的组成、用途以及分类，一起来看看吧!

　　1、山东低压配电箱的组成：

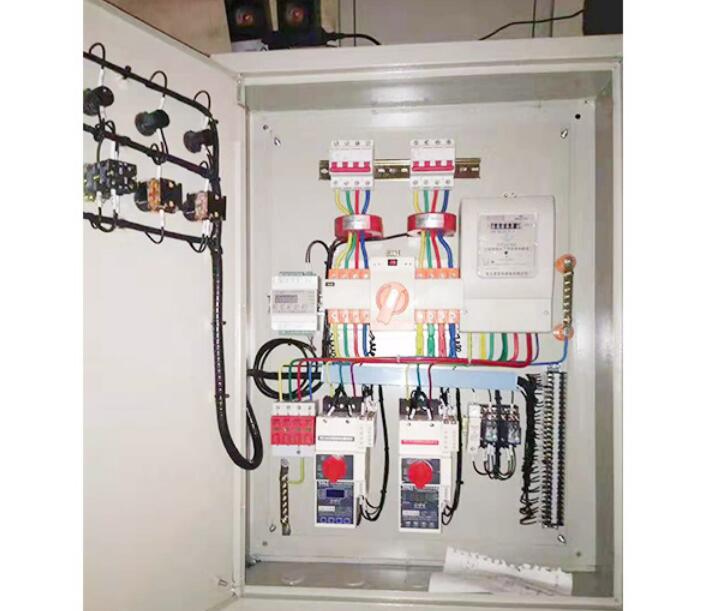

　　山东配电箱是由开关设备、测量仪器、保护电器和辅助设备组装在封闭或半封闭的金属柜内或屏幕上构成的低压配电箱。其中，计量器具主要包括电能表、电流互感器等：保护电器，主要包括漏电保护器、避雷器、熔断器等;开关柜主要包括负荷开关、隔离开关、断路器、接触器等。辅助设备主要包括电容器、连接线、设备外壳等。

　　配电箱正常运行时，可通过手动或自动开关接通或断开电路。它是指挥供电线路中各部件合理分配电能的控制系统，是可靠接收上级供电并正确送出负荷电能的控制环节，是获得用户对供电质量满意的关键。提高配电箱的运行可靠性的目标。

　　2、用途

　　配电箱作为整个电力系统的重要环节，承担着电力控制和配电的重要工作。其工作原理大致如下：正常情况下，通过自动开关或手动开关闭合或断开电路来供电或切断电流。当电路发生故障时，可以通过保护电器来断开电路，以防止电路的异常运行，减少故障对电力系统造成的损害。通过测量仪器显示的数据，我们可以动态了解设备的运行状态，并对一些设置进行一定的调整。当数据异常时，意味着电力系统处于异常运行状态，我们可以及时采取措施进行调整。其用途可大致概括如下：

　　◆合理的分配电能

　　◆方便对电路的开合操作

　　◆有较高的安全防护等级，能直观的显示电路的导通状态

　　3.山东配电箱的分类

　　因为金属配电箱的防护等级较高，所以现在普遍采用金属配电箱。

　　按结构特征和用途分类：

　　(1)固定面板开关设备，通常称为开关板或配电板。是带面板盖的开放式开关柜，正面有保护功能，背面和侧面仍能触及带电部分，保护等级低。仅适用于对供电连续性和可靠性要求较低的工矿企业，可用于变电所房间集中供电。

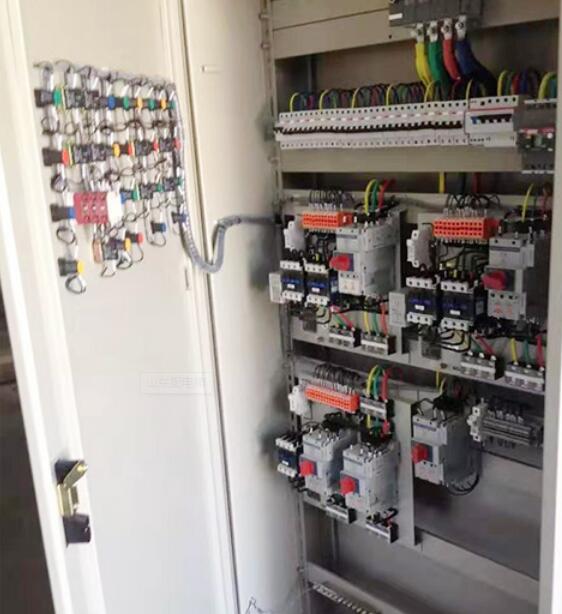

　　(2)防护型(即封闭式)开关柜是指除安装面外，四面封闭的低压开关柜。本柜的开关、保护、监控、控制等电气元件均安装在钢制或绝缘材料制成的密闭外壳内，可安装在墙上或墙上。柜内各回路可不采取隔离措施进行隔离，也可采用接地金属板或绝缘板进行隔离。通常，门与主开关的操作是机械互锁的。此外，还有一个保护台式开关柜(即控制台)，控制、测量、信号和其他电器安装在面板上。保护开关设备主要用作工艺现场的配电装置。

　　(3)抽屉式开关柜，采用钢板制作封闭外壳，进出线回路的电气元件安装在可抽出的抽屉内，构成一个能完成一定供电任务的功能单元。功能单元通过接地金属板或塑料功能板与母线或电缆分开，形成三个区域：母线，功能单元和电缆。每个功能单元之间也有隔离措施。抽屉式开关柜是一种高可靠性、安全性和互换性的先进开关柜，大部分都是指抽屉式开关柜。适用于对供电可靠性要求较高的工矿企业和高层建筑，用作集控配电系统。

　　电力和照明配电控制箱，大部分都是封闭式垂直安装。由于使用场合不同，外壳的防护等级也不同。主要用作工矿企业生产现场的配电装置。

　　关于山东配电箱的组成、用途以及分类，上述内容中已经为大家介绍完了，从中我们了解在安装该设备的时候，一定采用部件组成完善的配电箱，这样电力系统才能一直平稳的运行下去。
