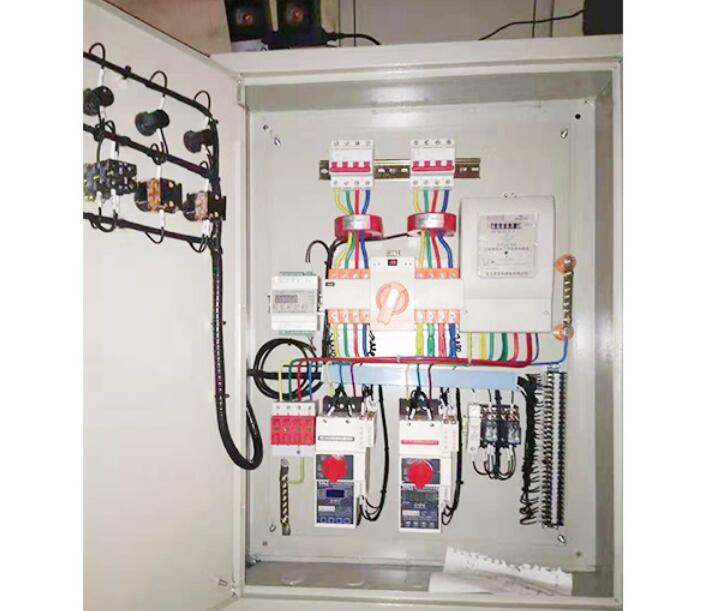

山东成套配电柜的电源开关柜(面板)安装施工技术

   　1、施工准备：

　　(1)现场布置：山东成套配电柜应拆包，放置在安装位置附近。室外接线盒到达后应直接靠近安装基础放置，或尽可能靠近放置，以避免二次搬运可能造成的外观损坏。

　　(2)技术准备：及时收集并归档试验报告、合格证和产品用户手册。

　　(3)人员准备：技术负责人、安装负责人、质量负责人、技术人员。

　　(4)机器和材料：起重机、电焊机、机柜运输工具和安装工具等。

　　(5)屏柜(接线盒)的检查：正式安装前，应对屏柜(接线盒)的外观和内部附件进行检查。确保交付安装的屏柜(接线盒)外观无损坏，内部附件无移位或损坏。

　　2、山东成套配电柜(接线盒)基础找平：

　　(1)屏柜钢基础水平误差为1mm/m，全长水平误差为2mm。

　　(2)屏柜钢基础直线度误差为1mm/m，全长直线度误差为5mm。

　　(3)面板柜位置钢基础的误差和不平行度为5mm长。

　　(4)根据施工图要求，接线盒基础应在同一轴线上。

　　(5)面板柜钢和接线盒底座与主接地网连接牢固。

　　3.放置并固定屏风柜：

　　(1)屏风柜进入应采取适当的保护措施，以保护成品如门、窗和地板。室内运输应采用液压叉车或专业手推车等机械。

　　(2)室内面板柜通过在基础钢上钻孔，然后用螺栓固定。使用点焊方法是不合适的。室外接线盒基础如无预埋型钢，可用膨胀螺栓固定。

　　(3)根据面板柜(接线盒)锚孔的规格和数量配置完整的紧固件。紧固件应为镀锌防腐。

　　(4)相邻面板和机柜之间的连接螺栓和地脚螺栓的拧紧力矩应符合规范要求。

　　(5)所列面板(柜)顶部误差为5mm，面板(柜)表面误差应满足相邻两面板间1mm，所列面板表面5mm，面板(柜)连接处2mm，所列接线盒在同一轴线上。屏柜垂直度测量见图3-1。

　　(6)所有面板和机柜(接线盒)应安装牢固，外观完好无损，内部部件应固定牢固。

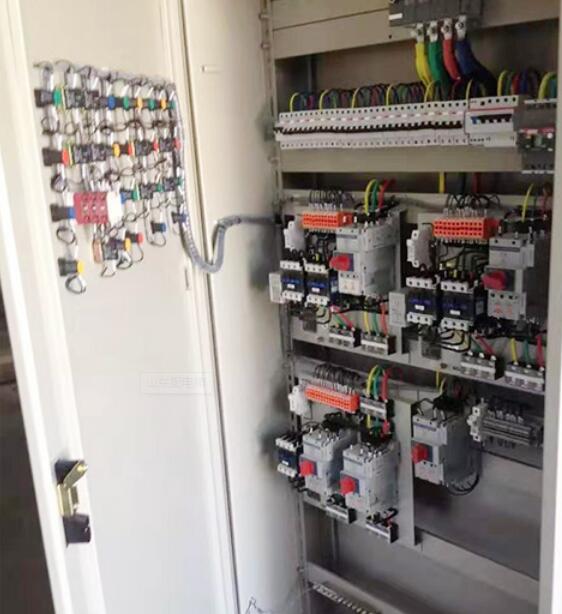

　　4.面板柜(接线盒)接地

　　(1)配线柜(接线盒)的框架和底座接地良好。

　　(2)带防震垫的屏柜：每排屏有两个以上明显接地的点。

　　(3)开关柜内的二次接地铜排应与专用接地铜排可靠连接。

　　(4)面板柜(接线盒)的可开启门应采用软铜线可靠连接和接地。

　　(5)室内试验接地端子应有明显标志。

　　5.山东成套配电柜的质量验收

　　(1)完整的检验和评估记录，产品制造商提供的说明书、试验记录等技术文件、资质证书和安装图纸、施工图和设计变更说明文件。

　　(2)盘面平整完整，盘面上的标记正确完整，清晰不易脱色，屏柜(接线盒)开启，保险丝位置正确，内部所有接线及电气元件紧固。

　　(3)备件、专用工具和测试仪器的完整清单。

　　山东成套配电柜的电源开关柜(面板)安装施工技术，上述内容中已经为大家总结完了，相信大家看完之后会对此有新的认识和了解。在安装完成后，一定要质量验收工作，确保设备安装到位、合格。
